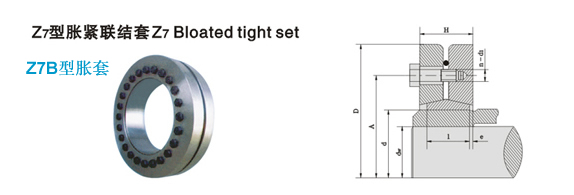

●Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷.
●當脹套固定到軸套（轂）的合適位置，按給定的力矩擰緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可安全地傳遞大扭矩和負載
●脹套夾緊時，各配合表面壓力很大并完全密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸
●此裝置拆裝簡單，適用于中低速傳遞扭矩
■標記示例
內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999
■Z7型脹套分為三種系列
●Z7A型—輕型系列雙錐鎖緊盤式
●Z7B型—標準型系列雙錐鎖緊盤式，優選系列
●Z7C型—重型系列雙錐鎖緊盤式
| |
|
|
|
|
基 本 尺 寸
|
內六角螺釘
|
額定負荷
|
螺釘?shù)臄Q 緊
力 矩
MA
N·m
|
重 量
kg
|
|
d
|
D
|
dn
|
l
|
H
|
e
|
d1
|
n
|
軸向力
F1
KN
|
轉 矩
M1
KN·m
|
|
mm
|
|
140
|
230
|
95
|
46
|
58
|
7
|
M12×45
|
10
|
317
|
15.1
|
100
|
10
|
|
100
|
352
|
17.6
|
|
105
|
382
|
20.1
|
|
155
|
263
|
105
|
50
|
62
|
M12×50
|
12
|
419
|
22
|
15
|
|
110
|
454
|
25
|
|
115
|
487
|
28
|
|
165
|
290
|
115
|
56
|
68
|
M16×55
|
8
|
539
|
31
|
240
|
22
|
|
120
|
583
|
35
|
|
125
|
624
|
39
|
|
175
|
300
|
125
|
640
|
40
|
|
130
|
677
|
44
|
|
135
|
711
|
48
|
|
185
|
330
|
135
|
71
|
85
|
8
|
M16×65
|
10
|
815
|
55
|
37
|
|
140
|
857
|
60
|
|
145
|
896
|
65
|
|
195
|
350
|
140
|
12
|
928
|
65
|
41
|
|
150
|
1013
|
76
|
|
155
|
1052
|
81.5
|
|
200
|
350
|
150
|
1040
|
78
|
|
155
|
1084
|
84
|
|
160
|
1125
|
90
|
|
220
|
370
|
160
|
88
|
103
|
10
|
M16×75
|
15
|
1250
|
100
|
470
|
54
|
|
165
|
1309
|
108
|
|
170
|
1365
|
116
|
|
240
|
405
|
170
|
92
|
107
|
M20×80
|
12
|
1412
|
120
|
67
|
|
180
|
1533
|
138
|
|
190
|
1642
|
156
|
|
260
|
430
|
190
|
103
|
119
|
M20×85
|
1726
|
164
|
82
|
|
200
|
1840
|
184
|
|
210
|
1943
|
204
|
|
280
|
460
|
210
|
114
|
132
|
12
|
M20×95
|
15
|
2062
|
217
|
102
|
|
220
|
2227
|
245
|
|
230
|
2374
|
273
|
|
300
|
485
|
230
|
122
|
140
|
M20×100
|
16
|
2278
|
262
|
118
|
|
240
|
2442
|
293
|
|
245
|
2514
|
308
|
|
320
|
520
|
240
|
18
|
2550
|
306
|
131
|
|
250
|
2720
|
340
|
|
260
|
2877
|
374
|
|
340
|
570
|
250
|
134
|
155
|
M20×110
|
24
|
3152
|
394
|
186
|
|
260
|
3308
|
430
|
|
270
|
3452
|
466
|
|
350
|
590
|
270
|
140
|
159
|
3393
|
458
|
204
|
|
280
|
3572
|
500
|
|
285
|
3656
|
521
|
|
360
|
590
|
280
|
3622
|
507
|
|
290
|
3793
|
550
|
|
295
|
3878
|
572
|
|
380
|
645
|
290
|
144
|
163
|
M24×120
|
18
|
4069
|
590
|
820
|
239
|
|
300
|
4267
|
640
|
|
310
|
4452
|
690
|
|
390
|
660
|
300
|
20
|
4400
|
660
|
260
|
|
310
|
4580
|
710
|
|
320
|
4750
|
760
|
|
420
|
690
|
330
|
164
|
184
|
M24×130
|
20
|
4727
|
780
|
820
|
316
|
|
340
|
4940
|
840
|
|
350
|
5143
|
900
|
|
440
|
750
|
340
|
172
|
192
|
24
|
5235
|
890
|
408
|
|
350
|
5486
|
960
|
|
360
|
5722
|
1030
|
|
460
|
770
|
360
|
5556
|
1000
|
420
|
|
370
|
5784
|
1070
|
|
380
|
6000
|
1140
|
|
480
|
800
|
380
|
188
|
213
|
15
|
M24×140
|
28
|
6316
|
1200
|
505
|
|
390
|
6513
|
1270
|
|
400
|
6700
|
1340
|
|
500
|
850
|
400
|
188
|
213
|
M24×150
|
24
|
7200
|
1440
|
1100
|
575
|
|
410
|
7415
|
1520
|
|
420
|
7619
|
1600
|
|
530
|
910
|
430
|
213
|
238
|
M27×160
|
30
|
8465
|
1820
|
746
|
|
440
|
8818
|
1940
|
|
450
|
9156
|
2060
|
|
560
|
940
|
450
|
8889
|
2000
|
775
|
|
460
|
9261
|
2130
|
|
470
|
9617
|
2260
|
|
590
|
980
|
470
|
228
|
260
|
18
|
M27×170
|
36
|
9574
|
2250
|
900
|
|
480
|
10000
|
2400
|
|
490
|
10410
|
2550
|
|
620
|
1020
|
500
|
254
|
286
|
M30×190
|
30
|
10800
|
2700
|
1640
|
1080
|
|
510
|
11220
|
2860
|
|
520
|
11620
|
3020
|
|
660
|
1070
|
530
|
260
|
292
|
11700
|
3100
|
1190
|
|
540
|
12150
|
3280
|
|
550
|
12580
|
3460
|
|
700
|
1180
|
560
|
36
|
12320
|
3450
|
1515
|
|
575
|
12870
|
3700
|
|
590
|
13390
|
3950
|
|
750
|
1250
|
600
|
278
|
310
|
M30×200
|
40
|
14670
|
4400
|
1640
|
1785
|
|
615
|
15280
|
4700
|
|
630
|
15870
|
5000
|
|
800
|
1370
|
645
|
296
|
334
|
20
|
M30×210
|
45
|
16740
|
5400
|
2390
|
|
660
|
17420
|
5750
|
|
670
|
18070
|
6100
|
|
900
|
1480
|
720
|
332
|
370
|
M33×240
|
40
|
20000
|
7200
|
2200
|
2930
|
|
740
|
20950
|
7750
|
|
760
|
21840
|
8300
|
|
注：Z7b型脹緊聯結套螺釘?shù)臋C械性能等級為10.9級。
|
|
-
