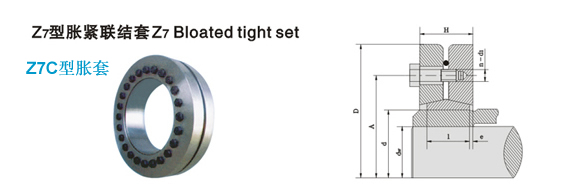

Z7脹緊聯結套

Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷.......

電話：0317-8309526

聯系人：何總

地址：河北省滄州市

在線咨詢

全國熱線

15231779607

產品簡介 / Introduction

●Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷.
　　●當脹套固定到軸套（轂）的合適位置，按給定的力矩?cái)Q緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可安全地傳遞大扭矩和負載

　　●脹套夾緊時，各配合表面壓力很大并完全密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸

　　●此裝置拆裝簡單，適用于中低速傳遞扭矩

　　■標記示例

　　內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999

　　■Z7型脹套分為三種系列

　　●Z7A型—輕型系列雙錐鎖緊盤式

　　●Z7B型—標準型系列雙錐鎖緊盤式，優選系列

　　●Z7C型—重型系列雙錐鎖緊盤式

基本尺寸						內六角螺釘		額定負荷		螺釘?shù)?br /> 擰緊力矩 MA N·m	重量 kg
d	D	dn	l	H	e	d1	n	軸向力F1 KN	轉矩 M1 KN·m
mm
140	230	95	60	74	7	M12×55	12	436	20.7	100	13
		100						480	24.0
		105						518	27.2
155	263	105	66	80		M12×60	15	545	28.6		20
		110						591	32.5
		115						633	36.4
165	290	115	72	88	8	M16×65	10	701	40.3	240	26
		120						758	45.5
		125						811	50.7
175	300	125						832	52		29
		130						880	57.2
		135						924	62.4
185	330	135	92	112	10	M16×80	15	1037	70		47
		140						1100	77
		145						1159	84
200	350	145						1291	93		50
		150						1353	101.5
		155						1409	109.2
220	370	160	114	134		M16×90	20	1625	130	240	65
		165						1703	140.5
		170						1776	151
240	405	170	120	144	12	M20×100	15	1835	156	470	87
		180						1994	179.5
		190						2137	203
260	430	190	136	160		M20×110	16	2242	213		100
		200						2390	239
		210						2542	265
280	460	210	148	172		M20×110	20	2686	282		132
		220						2900	319
		230						3087	355
300	485	230	152	176		M20×120		2965	341		140
		240						3175	381
		245						3273	401
320	520	240	160	184		M20×130	24	3317	398		165
		250						3536	442
		260						3738	486
340	570	250	176	200		M24×130	20	4080	510	820	240
		260						4307	560
		270						4519	610
360	590	280	180	204		M24×140		4707	659		250
		290						4931	715
		295						5044	744
390	660	300	188	212		M24×140	24	5733	860		350
		310						5903	915
		320						6063	970
420	690	330	214	238		M24×150	28	6182	1020		410
		340						6470	1100
		350						6743	1180
460	770	360	224	252	14	M27×170	24	7222	1300	1210	540
		370						7514	1390
		380						7789	1480
500	850	400	246	274		M27×180	30	9400	1880		750
		410						9659	1980
		420						9905	2080
注：Z7C型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為10.9級。
